OSI 7계층

OSI 7계층 이란?

네트워크 통신에서 생기는 여러가지 충동문제를 해결하기 위해서 국제 표준화 기구 ISO (International Organization for Standardization)에서 제시한 네트워크 기본 모델입니다.

네트워크 장비간 호환성을 위해 만들어졌습니다.

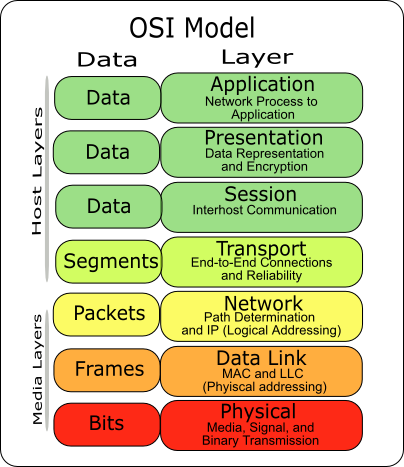

OSI 7계층

7. 어플리케이션 계층 (Application Layer)

• 사용자들이 사용하는 네트워크 응용프로그램입니다.
• 사용자와 직접적으로 상호작용하는 계층입니다.
• 대표적인 프로토콜 : HTTP, FTP 등
• 전송단위 : 데이터 (DATA)



5. 표현 계층 (Presentation Layer)

• 어플리케이션에서 보낸 정보를 다른 시스템의 어플리케이션에서 읽을 수 있도록 데이터셩식을 설정하고 부호화 및 암호화/복호화 합니다.
• 대표적인 프로토콜 : JPEG, MPEG 등
• 전송단위 : 데이터 (DATA)



6. 세션 계층 (Session Layer)

• 세션계층은 세션연결 접속, 동기 제어, 세션 메세지 전송 등의 기능을 합니다.
• 응용프로그램간 연결을 해주고 연결이 안정될 수 있도록 유지해주며, 연결 해제까지 담당합니다. 만약 세션계층에서 데이터 교환에 에러가 발생시 연결 및 복구를 담당합니다.
• 대표적인 프로토콜 : SSH, TLS 등
• 전송단위 : 데이터 (DATA)



4. 전송 계층 (Transport Layer)

• 신뢰성있는 통신을 보장해주고 데이터분할, 재조립, 흐름제어, 오류제어, 혼합제어 등을 담당합니다.
• 전송계층에선 상위계층에서 메시지를 받아 패킷 단위로 쪼개고, 받은 패킷은 다시 재조립하는 역할을 합니다.
• 프로토콜 : TCP, UDP 등
• 전송단위 : 세그먼트 (Segment)



3. 네트워크 계층 (Network Layer)

• 단말기간 네트워크 경로의 모든 트래픽을 고려하고 데이터 전송을 위한 최적 경로를 제공합니다. (주소지정, 경로선정 등)
• 프로토콜 : IP, ICMP 등
• 전송단위 : 패킷 (Packet)



2. 데이터링크 계층 (DataLink Layer)

• 물리 계층에서 통과 된 데이터의 오류와 신뢰성을 담당하는 계층입니다.
• 동기화, 오류제어, 흐름제어, 오류검출 및 재전송 등
• 전송단위 : 프레임 (Frame)



1. 물리 계층 (Physical Layer)

• 7계층중 최하위 계층으로 전기적, 기계적, 기능적인 특성을 이용하여 데이터를 전달합니다. 0과 1의 비트정보를 회선에 보내어 데이터를 전달합니다.
• 전송단위 : 비트 (bit)



---

※ 이 포스트는 글쓴이의 공부를 겸하여 이해를 돕고자 설명을 덧붙인 글입니다.

 잘못된 정보나 설명이 더 필요한 부분에 관해 피드백 남겨주세요. 감사합니다.
